Böyük diametrli spiral boru

Shunchen-in böyük diametrli spiral boruları sabit və etibarlı performansı təmin etmək üçün hərtərəfli keyfiyyət yoxlaması və texniki dəstək ilə GB/T9711 və API 5L kimi yerli və beynəlxalq standartlara ciddi şəkildə uyğun olaraq istehsal olunur.

İllər ərzində Shunchen ardıcıl məhsul keyfiyyəti, çevik spesifikasiya fərdiləşdirməsi və səmərəli logistika sistemi vasitəsilə çoxsaylı mühəndislik müştərilərinin etimadını qazanmışdır. İstər böyük diametrli spiral borular əldə etmək, istər spiral qaynaqlı boru qiymətləri ilə maraqlanmaq, istərsə də etibarlı polad boru təchizatçısı və ya mühəndislik borusu istehsalçısı tapmaq istəsəniz, Shunchen layihələrinizin səmərəli, təhlükəsiz və etibarlı şəkildə işləməsinə kömək edərək məhsul seçimindən və sifarişli istehsaldan tutmuş çatdırılmaya qədər bir nöqtədə xidmət göstərir.

Məhsulun tərifi

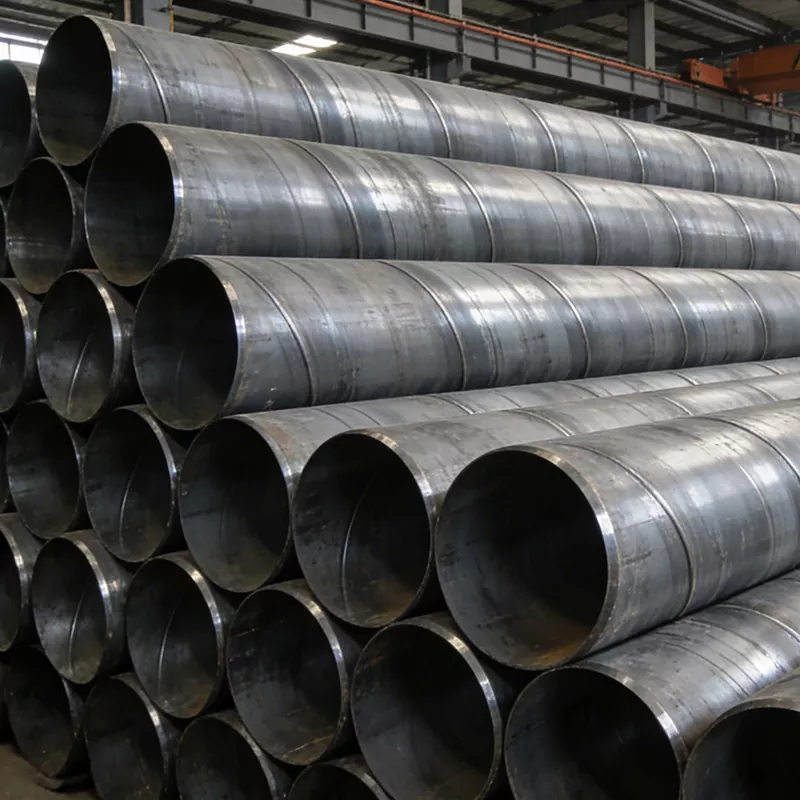

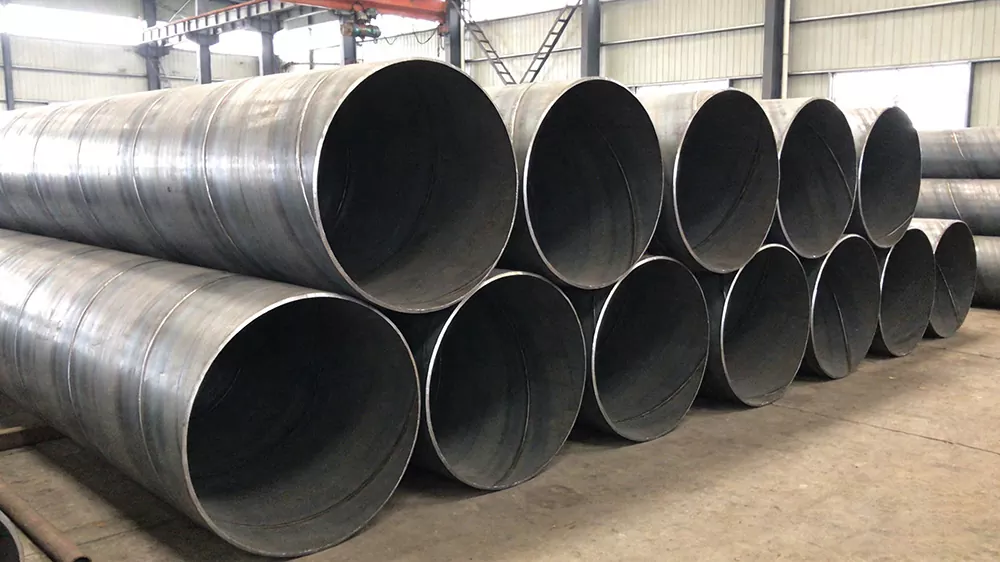

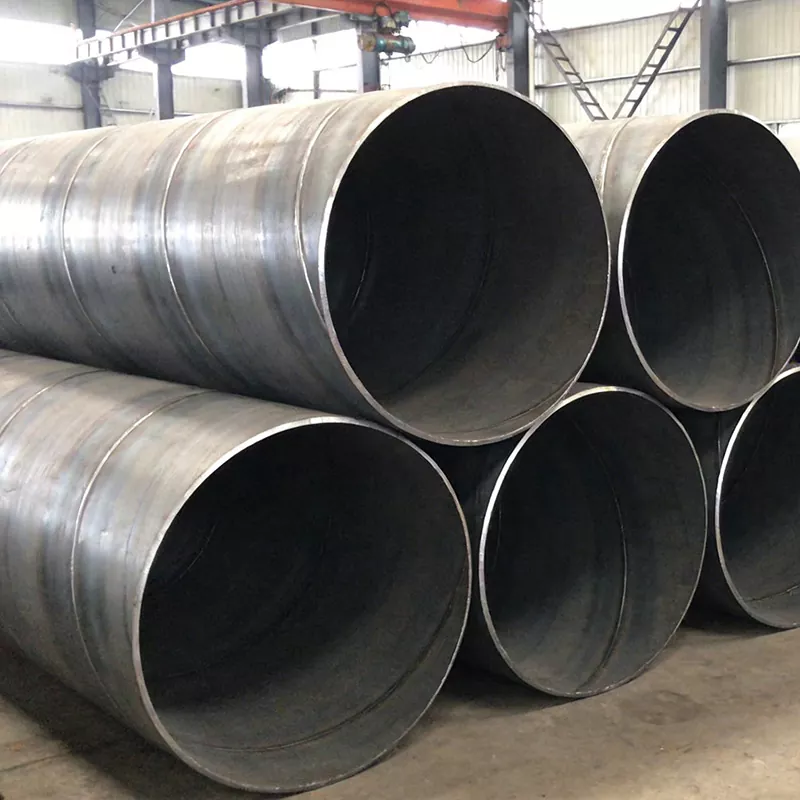

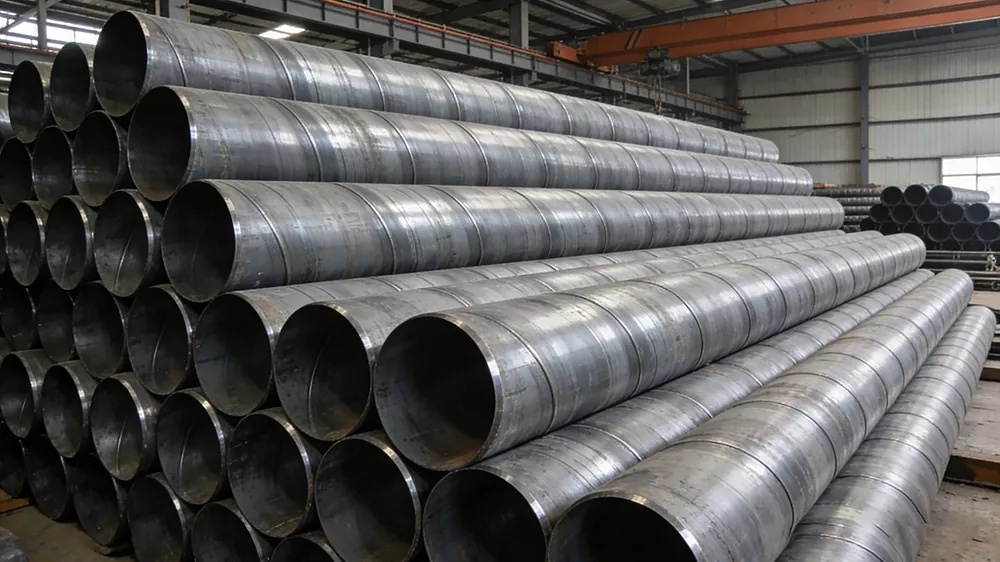

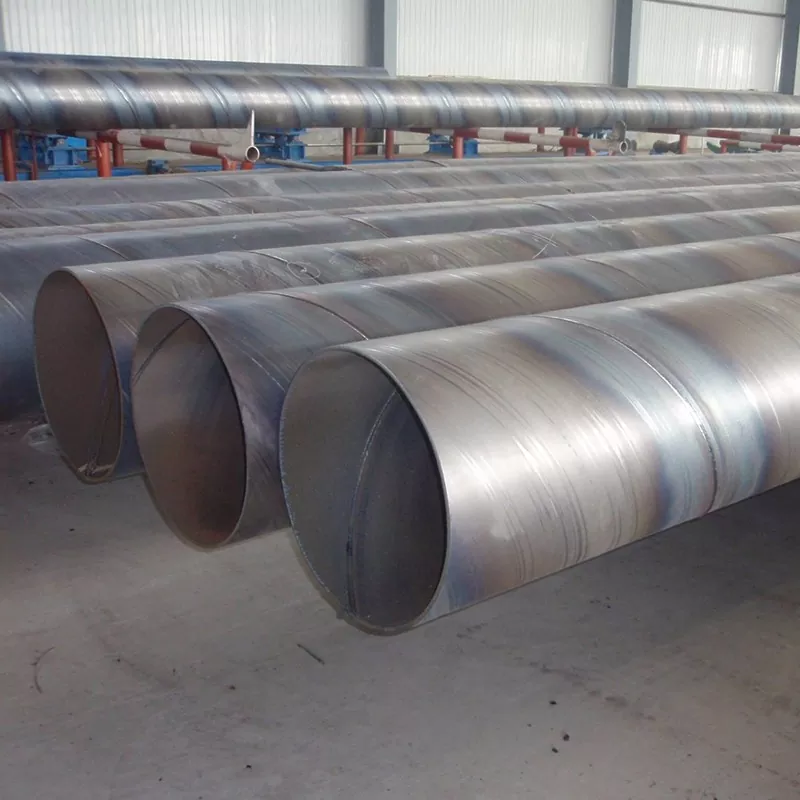

Böyük Diametrli Spiral Boru (həmçinin böyük buruqlu spiral qaynaqlı boru kimi tanınır) əsas xammal kimi yüksək keyfiyyətli isti yayılmış zolaqlı polad təbəqələrdən hazırlanmış spiral tikişli polad boru növüdür. Otaq temperaturunda soyuq ekstruziya ilə formalaşır və sonra avtomatik iki telli iki tərəfli sualtı qövs qaynağı prosesi ilə qaynaqlanır. Əsas tərif standartı ≥ 711 mm xarici diametrdir (DN700 və yuxarı nominal diametrə uyğundur). Mühəndislik tələblərinə uyğun olaraq 3620 mm-ə qədər xarici diametrə və ya daha böyük spesifikasiyalara uyğunlaşdırıla bilər. Bu, yükdaşıma və daşıma imkanlarını birləşdirən polad məhsulun kompozit növüdür. Onun əsas funksiyası böyük həcmdə mayelərin (məsələn, su, neft, qaz, kanalizasiya və s.) uzun məsafələrə yüksək dayanıqlı daşınmasına nail olmaqdır və həmçinin mürəkkəb iş şəraitinə və sərt mühitlərə uyğunlaşaraq irimiqyaslı layihələr üçün struktur dəstək komponenti kimi xidmət edə bilər. Unikal spiral konstruksiya dizaynı ilə, o, səmərəli istehsalda və iri boru materiallarının sabit tətbiqində sənaye boşluğunu doldurur və müxtəlif infrastruktur və sənaye ssenarilərində geniş istifadə olunur.

Sadə dillə desək, böyük diametrli spiral boru "böyük miqyaslı layihələrdə daşınma üçün böyük arteriya + struktur dayaq çərçivəsidir" - o, müxtəlif mühitləri səmərəli şəkildə nəql edə, böyük axınların daşınmasına olan tələbatı ödəyə, yüksək təzyiqə, ağır yükə və mürəkkəb geoloji təsirlərə tab gətirə bilər. Dağlar, sahillər və səhralar kimi müxtəlif mürəkkəb tikinti mühitləri üçün uyğundur. Bu, enerji, suya qənaət, bələdiyyə və infrastrukturu birləşdirən əsas boru materialıdır.

Əsas satış nöqtələri

Böyük diametrli spiral boru təhlükəsizlik, çeviklik, qənaət, rahatlıq və uyğunluq da daxil olmaqla görkəmli əsas üstünlüklərə malikdir: onun qaynaq tikişləri spiral xətt boyunca bərabər paylanır və gərginlik bərabər şəkildə yayılır. Q235B və X80 kimi yüksək keyfiyyətli polad substratlar, həmçinin 3PE və FBE kimi korroziyaya qarşı emallarla birləşdirilir. O, təzyiqə və konstruksiyaya tab gətirə bilir, yüksək təhlükəsizliyə malikdir və 30 ildən artıq davam edə bilər. Yüksək təzyiq, ağır yük və güclü korroziya kimi ağır iş şəraiti üçün uyğundur. Spesifikasiyalar genişdir, xarici diametri 711 mm-dən 3620 mm-ə qədər, divar qalınlığı 6 mm-dən 60 mm-ə qədər və tək boru uzunluğunda 6 m-dən 18 m-ə qədərdir və çevik şəkildə fərdiləşdirilə bilər. O, son dərəcə güclü uyğunlaşma qabiliyyəti ilə mühəndislik mühitinə, təzyiq dərəcələrinə və tikinti mühitlərinə əsaslanan xüsusi materiallara və proseslərə uyğunlaşdırıla bilər. O, yüksək istehsal səmərəliliyinə nail olmaqla, yuvarlanan və avtomatik sualtı qövs qaynağı texnologiyası ilə davamlı istehsalı qəbul edir. Eyni diametrli tikişsiz polad borularla müqayisədə qiymət 20%-30% azalır və quraşdırma rahatdır, layihənin ümumi dəyərini əhəmiyyətli dərəcədə azaldır. Boru materialı əla möhkəmliyə malikdir, soyuq əyilmənin dağlar və sahillər kimi mürəkkəb ərazilərə uyğunlaşmasına imkan verir. Standartlaşdırılmış qaynaq interfeysləri yaxşı sızdırmazlıq performansına, yüksək tikinti səmərəliliyinə və aşağı çətinlik səviyyəsinə malikdir. Bütün istehsal prosesi GB/T9711 və API 5L kimi milli və beynəlxalq standartlara uyğundur. Xammaldan hazır məhsula qədər prosesə tam nəzarət həyata keçirilir, çoxsaylı sınaqlar keyfiyyətə uyğunluğu təmin edir və müxtəlif əsas layihələrin ehtiyaclarını tam ödəməklə tam ixtisas sertifikatları və sınaq hesabatları təqdim edilə bilər.

Texniki Spesifikasiyalar

Əsas GB/T9711-2017 “Neft və Təbii Qaz Sənayesi üçün Boru Kəməri Nəqliyyatı Polad Boruları”, GB/T 3091-2015 “Aşağı Təzyiqli Maye Ötürülməsi üçün Qaynaqlı Polad Borular”, API 5L, SY/T5037 standartlarına uyğundur.

1. Əsas ölçü spesifikasiyası

2. Materialın spesifikasiyası

3. Təzyiq dərəcəsi

Təzyiq hesablanması GB50251 standartına uyğundur və Barlow düsturundan istifadə edir: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Onların arasında:

P —— Dizayn təzyiqi

D —— Borunun xarici diametri

S —— Materialın məhsuldarlıq gücü

E —— Qaynaq əmsalı (spiral qaynaqlı borular üçün 0,9-dur)

Tətbiq sahələri və hallar

Böyük diametrli spiral borular davamlılıq, çevik spesifikasiyalar və yüksək iqtisadi səmərəlilik üstünlükləri ilə enerji ötürülməsi, suya qənaət layihələri, bələdiyyə tikintisi, infrastruktur layihələri və sənaye istehsalı daxil olmaqla beş əsas sahədə geniş şəkildə tətbiq olunur. Onlar müxtəlif əsas layihələr və mürəkkəb ssenarilər üçün uyğundur. Aşağıda ssenari izahatları ilə müşayiət olunan sahələrin və real halların ətraflı təqdimatı verilmişdir:

Əsas tətbiq sahələri

1.Enerji Ötürmə Sahəsi (Əsas Tətbiq Ssenarisi)

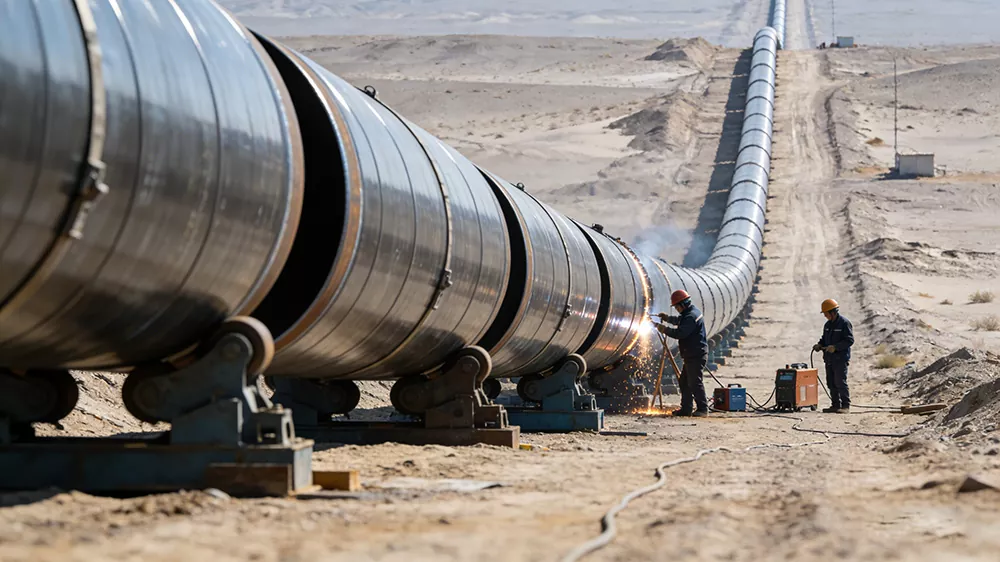

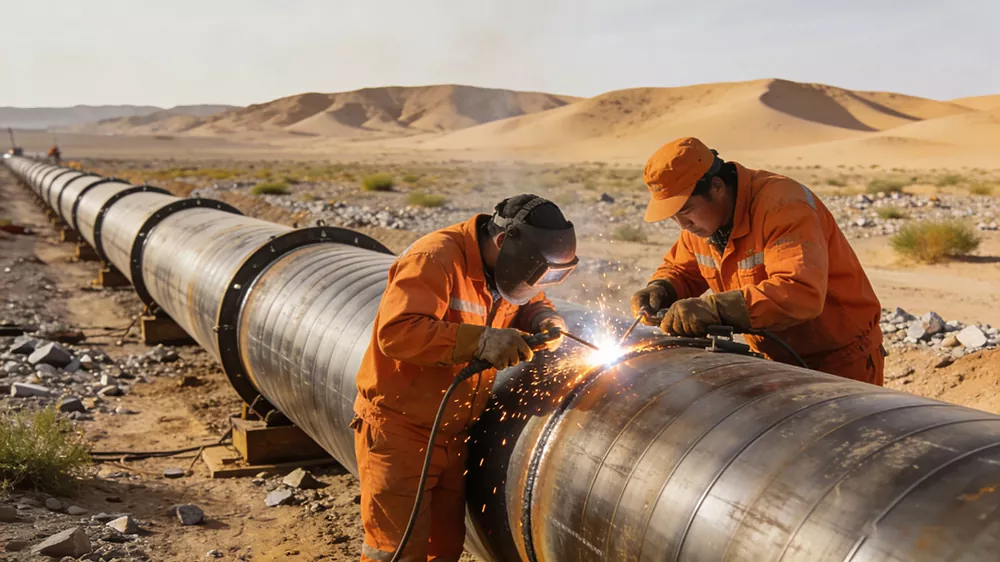

Uyğun Media: Xam neft, təbii qaz, təmizlənmiş neft, kömür yatağı metan, buxar və s. Əsas tələb yüksək təzyiq, uzun məsafə və sızma olmadan daşınmadır. Səhralar, yaylalar və dağlar kimi mürəkkəb ərazilər üçün uyğundur. Həddindən artıq temperatur fərqlərinə və geoloji məskunlaşma təsirlərinə tab gətirə bilir. Enerji ötürülməsinin "əsas arteriyası"dır və uzun məsafəli boru kəmərlərinin tikintisində geniş istifadə olunur. O, nəqliyyatın səmərəliliyini effektiv şəkildə yaxşılaşdıra, enerji itkisini azalda, layihənin ümumi dəyərini aşağı sala, xidmət müddətini uzada və təmirə qoyulan vəsaiti azalda bilər.Səhnənin təsviri: Qobi səhrasında uzun məsafəli təbii qaz kəmərinin tikinti meydançasında iri diametrli spiral boruların cərgələri səliqə ilə düzülüb, işçilər qaynaq və birləşdirici əməliyyatlar aparırlar; Neft yatağından neft üçün boru kəmərinin çəkilməsi sahəsində boru materiallarının səthi neft yatağının mürəkkəb korroziyalı mühiti üçün uyğun olan yüksək səviyyəli antikorroziya texnologiyasını qəbul edir və neftin sızmadan nəqlini təmin edir.

2. Suyun mühafizəsi mühəndisliyi sahəsi

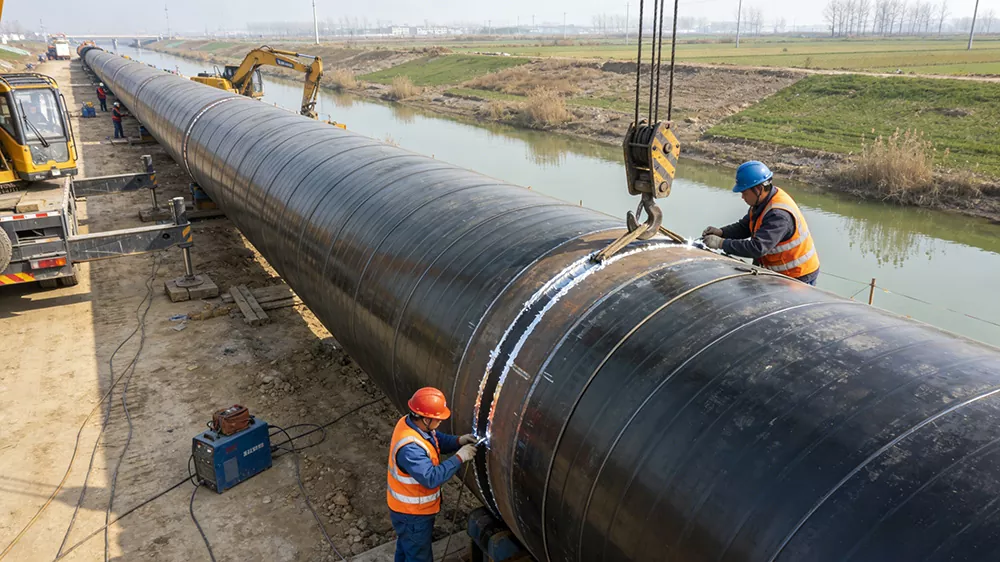

Tətbiq olunan ssenarilər: İri miqyaslı su axını layihələri, su transfer layihələri, daşqınlara nəzarət və drenaj layihələri, əkin sahələrinin suvarılması üçün magistral boru kəmərləri, içməli su üçün su təchizatı layihələri, adaların su təchizatı layihələri və s. Əsas tələblər yüksək axın gücü, korroziyaya davamlılıq və su təzyiqinə davamlılıqdır. Onlar çay yataqları, duzdan təsirlənmiş torpaqlar və s. kimi mürəkkəb mühitlərə uyğunlaşdırıla bilər. Onlar su eroziyasına və geoloji çökməyə effektiv müqavimət göstərə, su ehtiyatlarının sabit ötürülməsini təmin edə və suyun mühafizəsi layihələrinin təhlükəsiz istismarına zəmanət verə bilər. Onlar əsas milli su mühafizəsi layihələrində mühüm köməkçi rol oynayırlar. Səhnənin təsviri: Jinghai Suyun Diversiya Layihəsinin tikinti sahəsində magistral boru kəmərinin çəkilməsi üçün böyük diametrli spiral borulardan istifadə olunur. Borular çaylardan və ya əkin sahələrindən keçir və işçilər interfeysin möhürlənməsini həyata keçirirlər. Ada su təchizatı layihəsi sahəsində dəniz suyu eroziyasına müqavimət göstərmək və ada ilə materik arasında su ehtiyatlarının qarşılıqlı əlaqəsinə nail olmaq üçün 3PE antikorroziya texnologiyasına malik iri diametrli spiral borulardan istifadə edilir.

Tipik hal

Nümunə 1: Qərbdən Şərqə Qaz Transmissiyasının filial xətti layihəsi (enerji nəqli sahəsində)

Layihə tələbləri: Səhralar və dağlar kimi mürəkkəb ərazilərə uyğun uzun məsafəli yüksək təzyiqli təbii qaz kəməri çəkilməlidir. Boru materialı ≥ 6,3 MPa təzyiqə davamlı olmalı, geoloji çökmə və korroziyaya davamlı olmalı və boru kəmərinin uzun müddət sızma olmadan işləməsini təmin etmək üçün tez bir zamanda partiyalarla tədarük edilə bilməlidir.

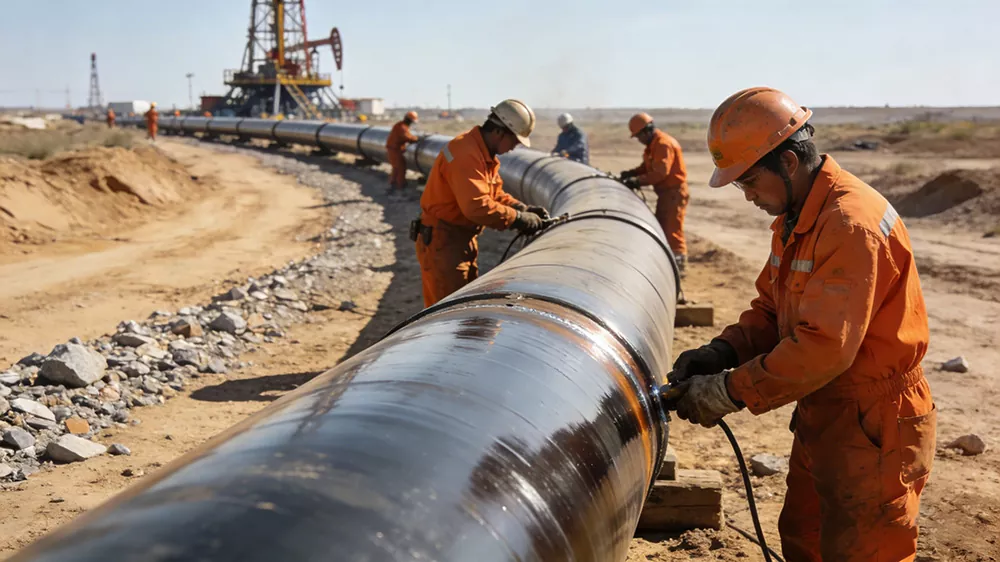

Məhsulun tətbiqi: Xarici diametri 1220 mm və divar qalınlığı 22 mm olan X80 polad dərəcəli böyük diametrli spiral boru seçilmişdir. 3PE antikorroziya prosesi + katodik mühafizə texnologiyası qəbul edilmişdir. Ümumilikdə 120 kilometrdən çox boru kəmərini əhatə edən, yüksək təzyiqli daşınmanın tələblərinə cavab verən 8000 tondan çox tədarük edildi və qaynaqlar 100% keyfiyyətlə ultrasəs və rentgen şüalarının ikiqat dağıdıcı yoxlanışından keçirildi.Səhnə:

Case 2: Jing-Huai su təchizatı layihəsinin əsas boru kəməri layihəsi (suya qənaət mühəndisliyi sahəsində)

Layihə tələbləri: Çayların kəsişməsi və əkin sahələrinin salınması ssenariləri üçün uyğun olan iri miqyaslı təmiz su nəqlinə nail olmaq üçün irimiqyaslı su ötürücü magistral boru kəmərinə ehtiyac var. Boru materialı toksik olmayan, korroziyaya davamlı, böyük diametrli, nominal diametri DN2000 olmalıdır. İnterfeyslərin sayını azaltmaq və tikintinin səmərəliliyini artırmaq üçün fərdiləşdirilmiş 18 m standart uzunluqlu boru materialları tələb olunur.

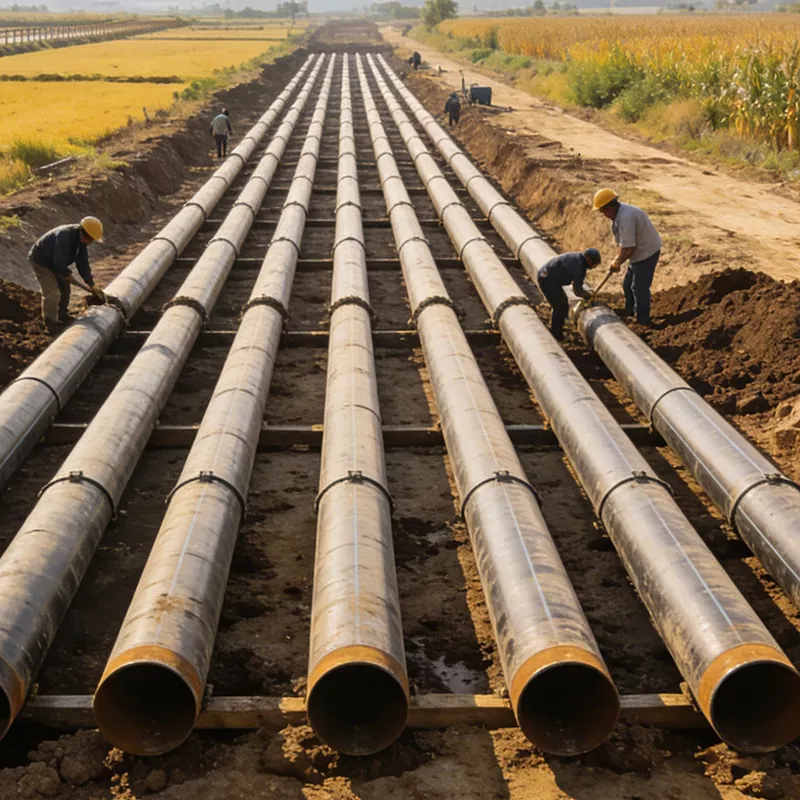

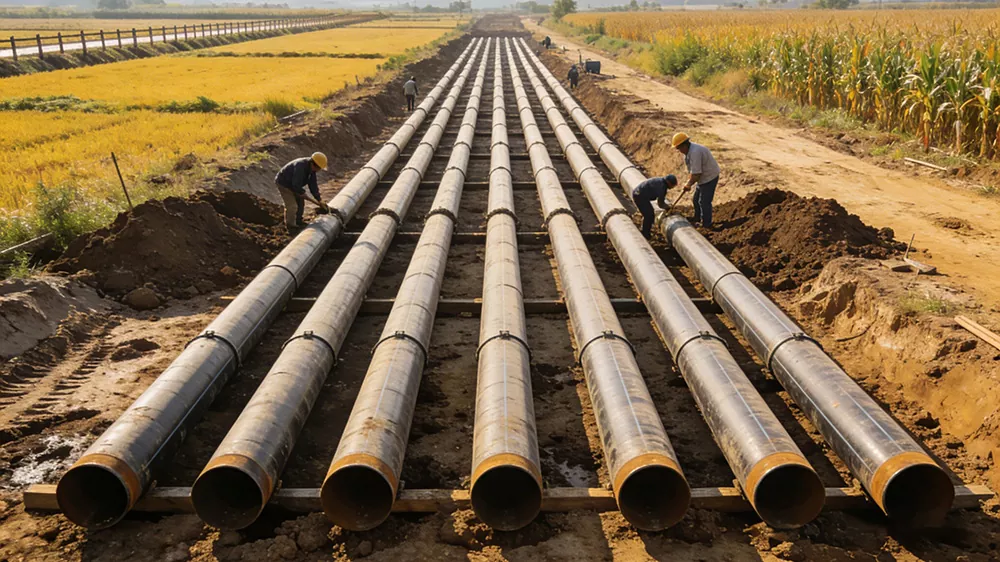

Məhsulun tətbiqi: Xarici diametri 2020 mm və divar qalınlığı 18 mm olan böyük diametrli spiral borular üçün Q345B materialını seçin. IPN8710 içməli su dərəcəli korroziyaya qarşı proses içməli suyun ikincil çirklənməsini təmin etmək üçün qəbul edilmişdir. Magistral boru kəmərinin çaylar boyunca və əkin sahələrində çəkilməsi üçün ümumi çəkisi 5000 tondan çox olan 18 m standart uzunluqlu boru materialları təqdim olunur.Səhnə:

Qablaşdırma və Göndərmə

1. Qablaşdırma standartları (qorunma və rahatlıq nəzərə alınmaqla böyük diametrli və ağır çəkili xüsusiyyətlərə uyğundur)

2. Çatdırılma xüsusiyyətləri (səmərəlilik, təhlükəsizlik və qiymət nəzərə alınmaqla və böyük diametrli boruların daşınma xüsusiyyətlərinə uyğunlaşdırılmışdır)

（1）Nəqliyyat növü

（2）Yükləmə tələbləri

Yükləmədən əvvəl boru qablaşdırmasının bütövlüyünü və korroziyaya qarşı örtüyünün vəziyyətini yoxlayın. Heç bir zədə olmadığını təsdiq etdikdən sonra boruları rəvan şəkildə daşıyıcıya qaldırın. Fiksasiya üçün polad tel halatlar və rezin yastıqlardan istifadə edin. Polad məftil kanatları korroziyaya qarşı örtük üzərində bükməkdən çəkinin (izolyasiya etmək üçün rezin yastıqlardan istifadə edin). Bu, qaldırma və daşıma zamanı korroziyaya qarşı örtüyün zədələnməsinin qarşısını almaq və sıxılma nəticəsində boruların deformasiyasının qarşısını almaq üçündür. Boruları səliqəli şəkildə yerləşdirin. Eyni spesifikasiyaya malik boruları birlikdə qruplaşdırın. Onları uzunluğa və qalınlığa görə düzün və qarışıq yükləmə nəticəsində yaranan toqquşma zədələnməsinin qarşısını almaq üçün onları ayrıca yerləşdirin. Xarici obyektlərin borulara daxil olmasının qarşısını almaq üçün son tıxacların etibarlı şəkildə bağlandığından əmin olun.

（3）Təchizat dövrü və çatdırılma

（4）Nəqliyyat Təminatı və Satışdan Sonra Xidmət

Daşınma prosesi zamanı real vaxt rejimində izləmə aparılır, nəqletmə gecikmələrinin və ya boruların zədələnməsinin qarşısını almaq üçün real vaxt rejimində boruların daşınma yeri və vəziyyəti təmin edilir. Daşınma zamanı qablaşdırmanın zədələnməsi, boruların cızılması, deformasiya və s. halları baş verərsə, müştərilərin tikinti işlərinin gedişatına təsir göstərməməsi üçün operativ şəkildə yenidən çatdırılma və ya yerində təmir işlərini təşkil edəcəyik. Uzun məsafəli və mürəkkəb yol şəraitində daşınmalar üçün müştərinin hüquq və mənafelərini kompleks şəkildə qorumaq üçün kifayət qədər yükdaşıma sığortası alınacaq.

Təhvil-təslim və satış sonrası: Təhvil-təslim başa çatdıqdan sonra boruların saxlanması ilə bağlı peşəkar təkliflər veriləcək (məsələn, açıq havada günəşə və yağışa uzun müddət məruz qalmamaq, korroziyaya qarşı boruların iti əşyalarla cızılmaması, yerlə paslanmanın qarşısını almaq üçün saxlama üçün dibinin qaldırılması və s.) və quraşdırma və ya sınaq ilə bağlı hər hansı sual yaranarsa, sonradan texnoloji cavablandırılacaq.

Shunchen seçiminin üstünlükləri

Güclü təzyiq müqavimətinə malikdir, spiral qaynaq tikişində vahid gərginlik paylanması, deformasiyaya və çökməyə əla müqavimət göstərir. Yüksək təzyiqli uzun məsafələrə daşınma və mürəkkəb yeraltı mühitlər üçün uyğundur. Spesifikasiyalar tamamlandı və boru diametri və divar qalınlığı böyük diametrli layihələrin tələblərinə cavab vermək üçün lazım olduqda fərdiləşdirilə bilər. Qaynaq keyfiyyəti sabitdir, iki tərəfli sualtı qövs qaynağı istifadə olunur, sıx qaynaqlar və yaxşı sızdırmazlıq performansı ilə. Keyfiyyəti təmin etmək üçün bütün prosesə dağıdıcı olmayan sınaqlar tərəfindən zəmanət verilir. İstehsal səmərəliliyi yüksəkdir, material möhkəmdir və eyni diametrli tikişsiz borular və düz tikişli borularla müqayisədə daha yüksək xərc-performans nisbətinə malikdir. Neft və qaz, bələdiyyə və kimya sənayesi kimi ssenarilər üçün uyğun olan, uzun xidmət müddəti ilə 3PE və epoksi kimi müxtəlif antikorroziya müalicələri ilə birləşdirilə bilər. Xidmət sistemi tamdır, sxemin dizaynından, istehsalın fərdiləşdirilməsindən tutmuş logistika paylanmasına, yerində texniki dəstəyə qədər, bütün prosesi izləyir və satışdan sonra cavab vaxtında verilir, layihənin sabit işləməsi üçün etibarlı zəmanət verir.

Məhsulun təsviri:
